Proyectos

Asesoramiento técnico y supervisión de desmontaje mecánico

Asistencia técnica y supervisión del desmontaje mecánico, inspección visual y evaluación de condición de los componentes activos del rotor y estator del generador Brush DG215ZP-04 (52 MVA, 13,8 kV) de la unidad TG5100 de la Refinería Ecopetrol (Barrancabermeja, Colombia), tras una parada no programada originada en la falla del sistema de fijación de los V-blocks del rotor, con definición del alcance técnico de rehabilitación por componente.

Supervisión de Mantenimiento Mayor de Generador GE 6A3

Supervisión y asistencia técnica integral del mantenimiento mayor con extracción de rotor del generador síncrono TG22 (45,4 MVA, 11,5 kV) de la Central Térmica Patagonia de Energía del Sur (EDS), abarcando el desmontaje y montaje electromecánico, inspección y ensayos de los activos del rotor y estator, limpieza, reacuñado parcial del estator y ensayos dieléctricos y no destructivos, con definición de los criterios de evaluación y aceptación y verificación de la aptitud del generador para su retorno al servicio.

Supervisión de Mantenimiento Mayor con Extracción de Rotor

Asesoramiento técnico durante el mantenimiento mayor con extracción de rotor de un generador síncrono Brush BDAX 7-340ERH (57,8 MVA – 13,8 kV). El alcance incluyó la supervisión del desmontaje, la inspección y los ensayos eléctricos y magnéticos sobre devanado estatórico, núcleo, rotor y excitatriz, y la evaluación de condición de cojinetes y sistemas auxiliares, a partir de lo cual se definieron las intervenciones correctivas y las recomendaciones para asegurar la operación del equipo hasta la próxima parada programada.

Bump Test y Análisis Modal Experimental

Ensayo de bump test y análisis modal experimental (EMA) sobre las cabezas de bobina del estator de un turbogenerador Brush BDAX 72-340ERH (73,9 MVA – 13,2 kV), realizado con el rotor extraído. El trabajo incluyó la inspección visual del sistema de soporte y amarre, los ensayos de linealidad y reciprocidad, el análisis de la función de respuesta en frecuencia (FRF) en dirección radial y tangencial de todas las cabezas de bobina, y el análisis modal experimental de la estructura en ambos lados (DE y NDE), verificando la ausencia de modos de deflexión críticos —forma elíptica de 2 lóbulos— en la banda de 95-110 Hz y evaluando la condición dinámica del bobinado según la norma IEC 60034-32.

Supervisión de Desmontaje

Supervisión y asesoramiento técnico durante el mantenimiento mayor con extracción de rotor de un generador síncrono de 185,9 MVA. La supervisión abarcó los registros dimensionales As-Found y As-Left, los ensayos de aislamiento e índice de polarización, el ELCID de núcleo, el bump test y el mapeo de cuñas, junto con la reconsolidación de ataduras del busbar y la verificación del reemplazo de cojinete fuera de tolerancia. Se emitió el informe final con la evaluación de condición y las recomendaciones de mantenimiento hasta la próxima parada programada.

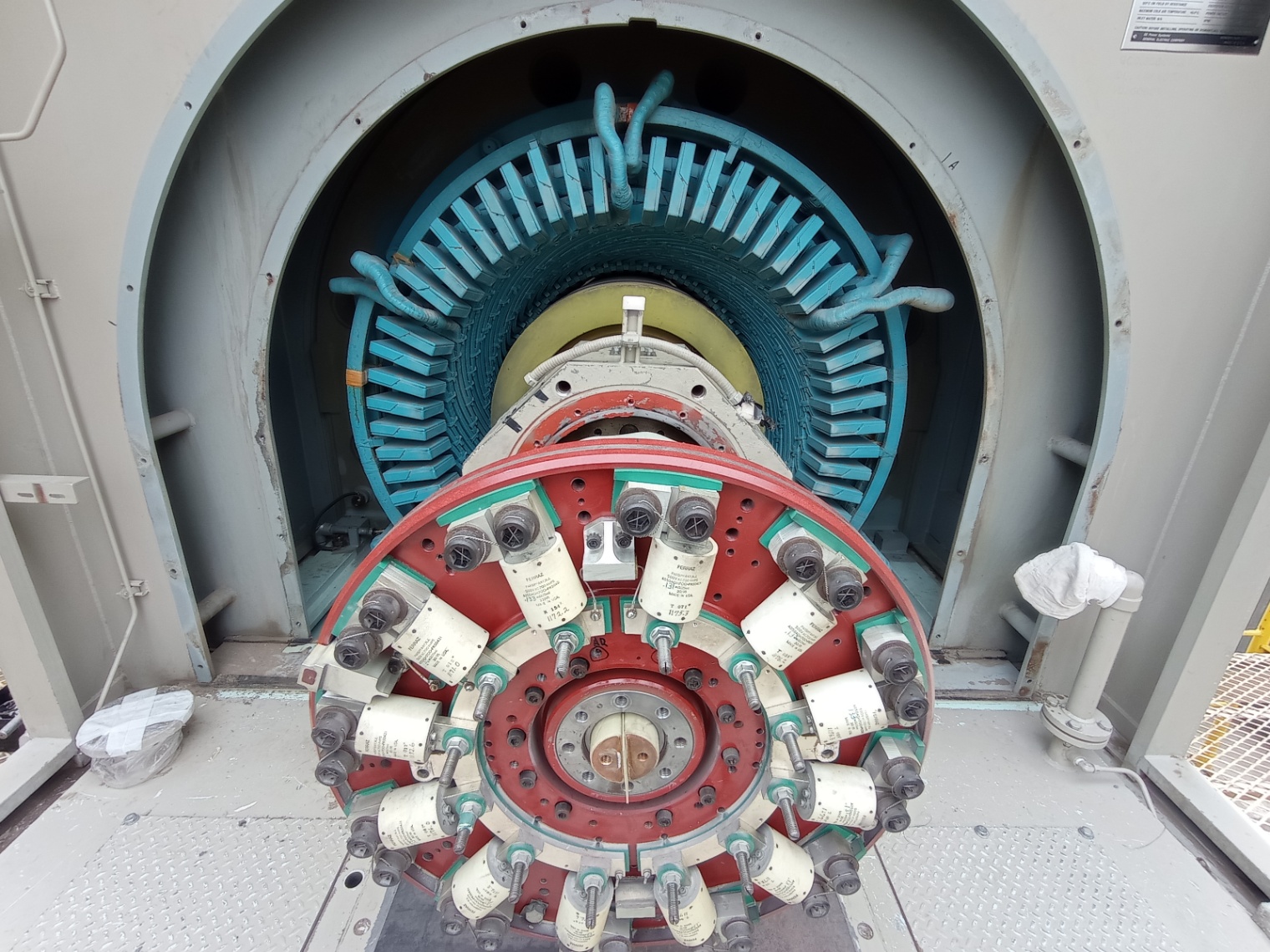

Inspección mayor – Generador GE 6A3

Supervisión y asistencia técnica integral del mantenimiento mayor con extracción de rotor del generador síncrono TG21 (45,4 MVA, 11,5 kV) de la Central Térmica Patagonia de Energía del Sur (EDS), abarcando el desmontaje y montaje electromecánico, inspección y ensayos de los activos del rotor y estator, limpieza, reacuñado parcial del estator y ensayos dieléctricos y no destructivos, con definición de los criterios de evaluación y aceptación y verificación de la aptitud del generador para su retorno al servicio.

Minor Inspection – BRUSH BDAX 7-290 ERJT

Supervisión y asistencia técnica durante la inspección menor para diagnóstico de condición del generador del turbogrupo TG24 de la Central 9 de Julio (Mar del Plata). El alcance abarcó ensayos dieléctricos sobre devanado estatórico, rotórico y excitatriz, ensayo ELCID del núcleo mediante RIV (robotic inspection vehicle) e inspección visual de las partes accesibles, junto con la evaluación de la condición general del equipo y las recomendaciones de mantenimiento resultantes.

Asistencia Técnica para Inspección Mayor – Generador GE 5A3

Supervisión y asistencia técnica en el mantenimiento mayor con extracción de rotor de un turbogenerador de 29 MVA, incluyendo el desmontaje mecánico completo, la evaluación de condición de los componentes activos y los ensayos eléctricos y no destructivos. Se diagnosticó el estado del devanado y núcleo estatórico, el devanado rotórico y el sistema de excitación, y se realizaron reparaciones sobre el sistema de amarre de bus bars, el reemplazo de ambos cojinetes y de escobillas de excitación.

Supervisión de Inspección Menor Turbgenerador 6FA – TEWAC

Supervisión y asistencia técnica en la inspección menor de un turbogenerador de 94,5 MVA con refrigeración TEWAC y excitatriz brushless, sin extracción de rotor. El trabajo comprendió la inspección visual y boroscópica del estator, rotor y excitatriz, el control de RTD, y una batería completa de ensayos eléctricos (resistencia de aislamiento, índice de polarización, tangente delta, descargas parciales off-line y surge test), ELCID de núcleo, mapeo de cuñas e inspección robótica, junto con un ensayo de bump test y análisis modal experimental de los extremos del devanado estatórico.

Inspección Menor – BRUSH BDAX 7-290 ERJT

Supervisión y asistencia técnica durante la inspección menor para diagnóstico de condición del generador del turbogrupo TG22 de la Central 9 de Julio (Mar del Plata). El alcance abarcó ensayos dieléctricos sobre devanado estatórico, rotórico y excitatriz, ensayo ELCID del núcleo mediante RIV (robotic inspection vehicle) e inspección visual de las partes accesibles, junto con la evaluación de la condición general del equipo y las recomendaciones de mantenimiento resultantes.

Offshore (Kizomba B – FPSO Angola) Puesta en marcha de generador de emergencia

Supervisión y asistencia técnica en el comisionamiento de un generador de emergencia de 1.100 kW instalado en una plataforma offshore (FPSO). El trabajo comprendió los ensayos de aislamiento (resistencia, índice de polarización y RAD) sobre estator, rotor, excitatriz principal y PMG, la inspección y verificación de conexiones, rectificador rotativo, RTD y resistencias de caldeo, la limpieza del generador y sus terminales, y un ensayo de marcha en caliente (heat run) sincronizado a tres niveles de carga controlando temperaturas de bobinados y cojinetes y niveles de vibración. Se verificó que temperaturas y vibraciones se mantuvieron dentro de los límites admisibles según ISO 10816, dejando la máquina apta para operación comercial sin restricciones.

Inspección Mayor – Compensador Síncrono C3EZ 125 MVA Refrigerado por H2

Análisis de condición, Mantenimiento mayor, TFA, Turbogenerador

Supervisión de Inspección Mayor – Compensador Síncrono C4EZ 125 MVA Refrigerado por H2

Análisis de condición, Mantenimiento mayor, TFA, Turbogenerador

Supervisión de Tareas de Mantenimiento

BUMP TEST SOBRE BOBINADO ESTATÓRICO: FRF Y ANÁLISIS MODAL EXPERIMENTAL

Análisis de condición, Bump test, Experimental modal analysis, TFA

Análisis magneto-dinámico de hidrogenerador

Análisis magneto-dinámico por elementos finitos (FEM) de un hidrogenerador, orientado a la validación de documentos de ingeniería. Se desarrolló un modelo electromagnético para evaluar densidad de campo magnético, dispersión, tiro magnético no balanceado, forma de onda y contenido de armónicos. El estudio se centró en el efecto de las deformaciones del estator y de las excentricidades estáticas y dinámicas del entrehierro sobre el tiro magnético, la tensión inducida, el desbalance de corriente en los circuitos paralelos y las vibraciones de la máquina.
